萬用表怎么測量電壓呢

    假如是測量直流電，那么需將萬用表的檔位調整到直流電的測試范圍上，將黑色電筆插到com端口，紅色的則插到vΩ端口，紅色、黑色用電筆的金屬部分和測量物的正負極連接，之后就能夠看到電壓數值了。

使用萬用表的注意事項是什么呢

    1、用萬用表以前必須將它的檔位調成0，而且在使用的時候不能拿手碰它金屬的位置，否則就會對它測量的數值有影響。

    2、測量時需將它水平放置，不可以臨時換檔。

    3、假如長時間的不需要用到萬用表，需將它里面的電池卸下，這樣能夠防止電池腐蝕里面的配件。

    4、使用萬用表以前必須對其有一個大概的認知，像是轉換開關插口的用途以及附件作用和表盤讀數的方法。

    5、用萬用表的時候一定要確保它的周圍很干燥，而且沒有震動，很穩定，周圍的磁場也不會對其有影響。

    6、測量完了之后要把量程的開關調整到最大的單位，這樣可以避免下次測量的時候不小心損壞萬用表。

    7、平時使用的時候還要查看外表里面電池的電量，如果電量不夠的時候測出的數值也不會準確。

    8、選擇量程的時候，最好是從低檔到高檔來選擇，這樣測量出來的數據會比較準確。

萬用表測量電壓的方法

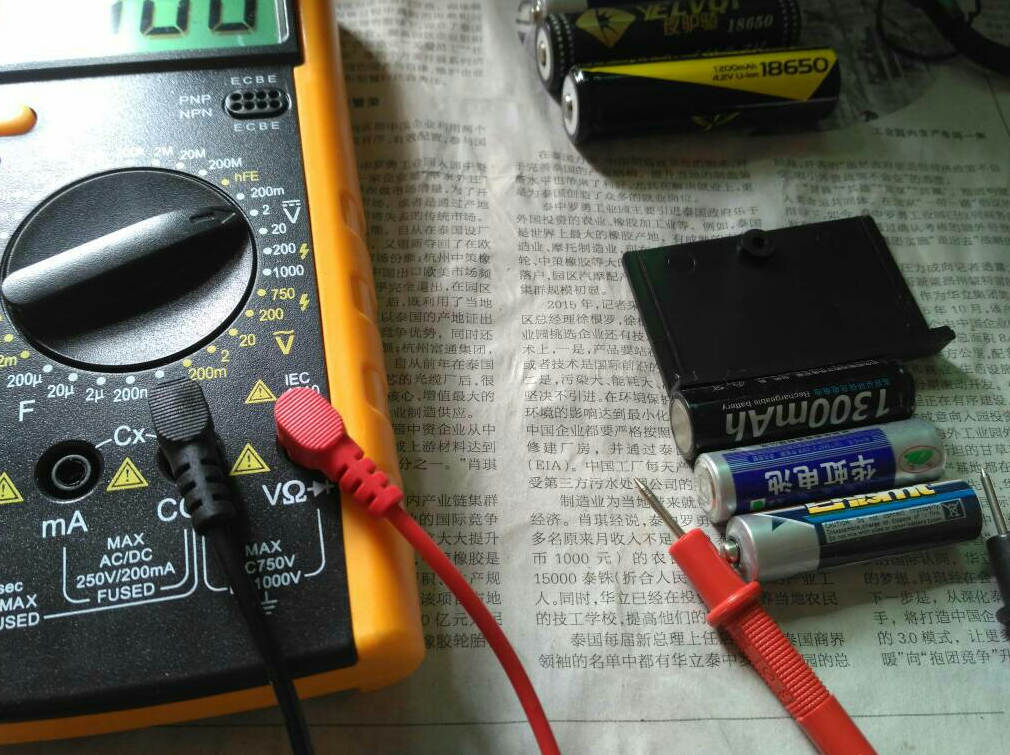

1、直流電壓的測量，比如電池、隨身聽電源等。

    首先，將黑表筆插進“com”孔，紅表筆插進“VΩ”。把旋鈕選到比估計值大的量程(注意：表盤上的數值均為最大量程，“V-”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔，接著把表筆接到電源或電池兩端。保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1”，則表明量程太小，那么就要加大量程后再測量。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

2、交流電壓的測量

    表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

    注意，測交流電，將數字萬用表打到AC交流電壓檔，把表筆接到被測電路的兩端，萬用表顯示的就是被測電壓。如果是測直流電，將數字萬用表打到DC直流電壓檔，把表筆接到被測電路的兩端，萬用表顯示的就是被測電壓。如果電壓是正，則紅表筆所接的點是高電位，黑表筆所接的點是低電位。如果電壓是負，則紅表筆所接的點是低電位，黑表筆所接的點是高電位。

萬用表怎么測電壓？

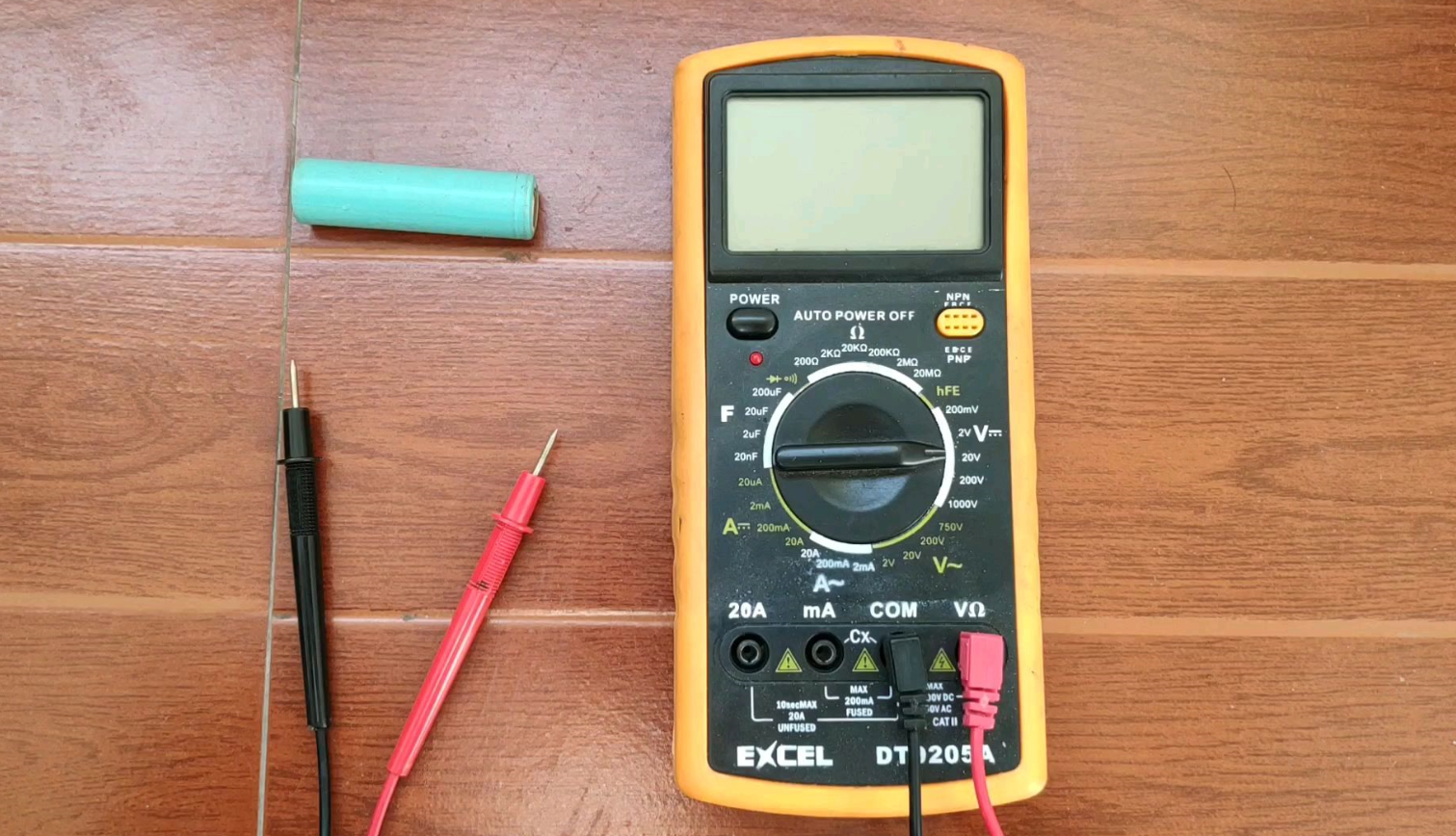

    1、首先將萬用表準備好，然后將紅表筆插入萬用表的VΩ孔，黑表筆插入插在COM孔里，如果沒有這樣的標識也可選擇對應的顏色插口，VΩ孔對應的就是紅色插口，COM孔對應的就是黑色插口。

    2、以上準備工作做好以后，就可以將萬用表開機了，然后把萬用表的量程開關撥到“蜂鳴檔”再將紅表筆和黑表筆短接，檢查一下萬用表是否處于正常的工作狀態。

    3、沒有問題就可以正式測量了，注意測量時身體部位不要觸碰到萬用表的表筆，以免測量出來的數據出現誤差。如果我們測量的是直流電壓，需要先將萬用表的量程旋鈕調到“DC直流電壓檔”，然后將紅表筆接入被測電壓的正級，黑表筆則接入負極即可，測量的電壓數值就會顯示在萬用表的顯示屏上。

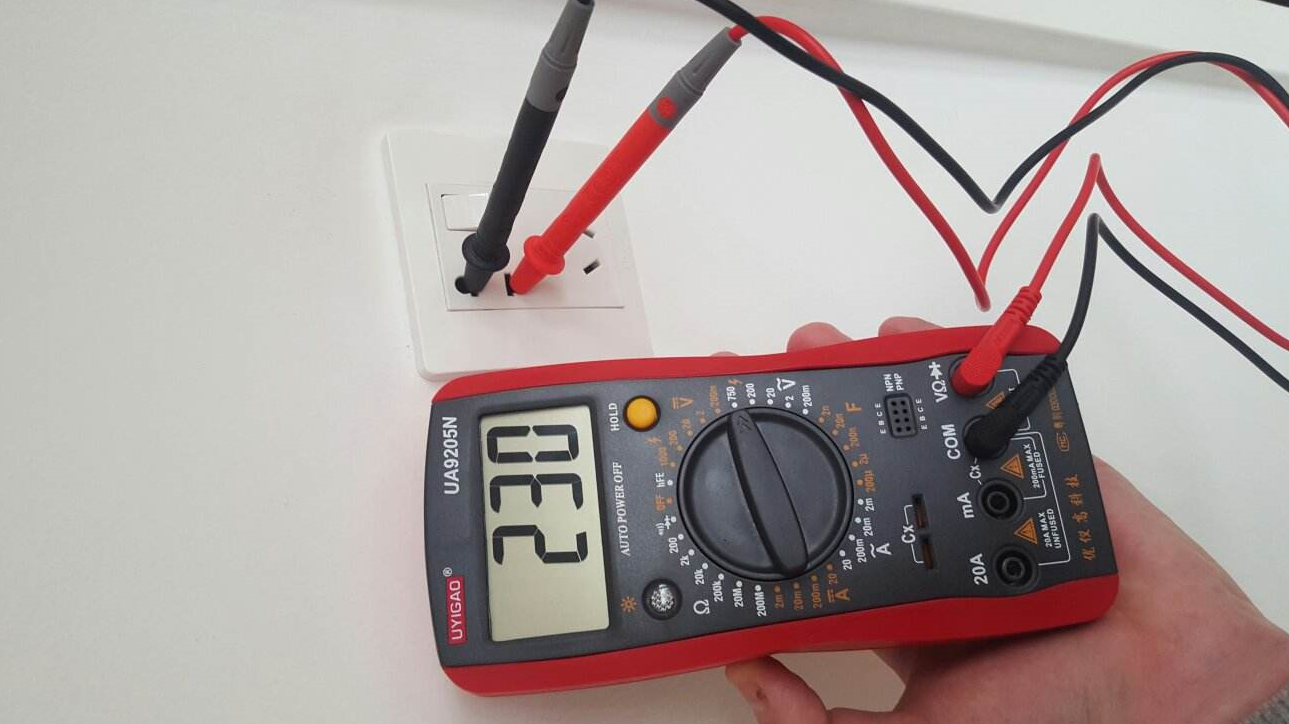

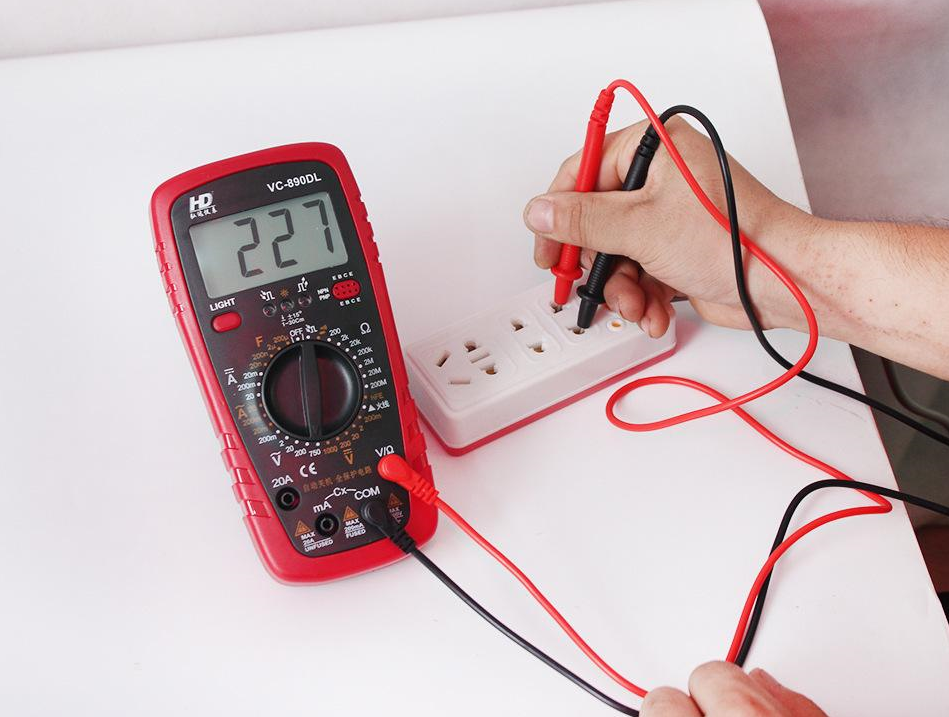

    4、如果所測量的是交流電壓，則可以將萬用表的量程旋鈕調整到“AC交流電壓檔”上，然后將紅表比和黑表筆分別連接到火線和零線上，正確連接以后即可在萬用表的屏幕清晰的看見電壓數值了，測量完畢以后將萬用表關閉即可。

萬用表的使用的注意事項

    1、在萬用表使用之前，應先進行機械調零。

    2、萬用表應水平放置，以減小外界磁場對其的影響。

    3、如果被測電壓范圍處于未知狀態，則應先將功能開關置于最大量程并逐步降低。

    4、若在測量過程中發現量程不符，則應在斷開表筆后進行量程的變更，不能在測量過程中進行換  擋。

    5、如果萬用表顯示器只顯示“1”，則表示量程過小，應將功能開關置于更大的量程上。

    6、當測試高電壓時，應格外注意避免觸電。

    7、在萬用表使用過程中，不能用手觸碰表筆的金屬部分，以保證人身安全和測量結果的準確。

    8、萬用表使用完畢后，應將功能開關置于交流電壓的最大量程處，若長時間不適用，應取出其內部電池，以免腐蝕表內其他器件。

電壓的測量

    1、直流電壓的測量，如電池、隨身聽電源等。首先將黑表筆插進“com”孔，紅表筆插進“VΩ”。把旋鈕選到比估計值大的量程（注意：表盤上的數值均為最大量程，“V－”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

   2、交流電壓的測量。表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

電流的測量

    1、直流電流的測量。先將黑表筆插入“COM”孔。若測量大于200mA的電流，則要將紅表筆插入“10A”插孔并將旋鈕打到直流“10A”檔；若測量小于200mA的電流，則將紅表筆插入“200mA”插孔，將旋鈕打到直流200mA以內的合適量程。調整好后，就可以測量了。將萬用表串進電路中，保持穩定，即可讀數。若顯示為“1.”，那么就要加大量程；如果在數值左邊出現“-”，則表明電流從黑表筆流進萬用表。

    2、交流電流的測量。測量方法與1相同，不過檔位應該打到交流檔位，電流測量完畢后應將紅筆插回“VΩ”孔，若忘記這一步而直接測電壓，哈哈！你的表或電源會在”一縷青煙中上云霄“－－報廢！

電阻的測量

    將表筆插進“COM”和“VΩ”孔中，把旋鈕打旋到“Ω”中所需的量程，用表筆接在電阻兩端金屬部位，測量中可以用手接觸電阻，但不要把手同時接觸電阻兩端，這樣會影響測量精確度的－－人體是電阻很大但是有限大的導體。讀數時，要保持表筆和電阻有良好的接觸；注意單位：在“200”檔時單位是“Ω”，在“2K”到“200K”檔時單位為“KΩ”，“2M”以上的單位是“MΩ”。

二極管的測量

    數字萬用表可以測量發光二極管，整流二極管……測量時，表筆位置與電壓測量一樣，將旋鈕旋到“-|>|--”(不會畫這個標志)檔；用紅表筆接二極管的正極，黑表筆接負極，這時會顯示二極管的正向壓降。肖特基二極管的壓降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）約為0.7V，發光二極管約為1.8～2.3V。調換表筆，顯示屏顯示“1.”則為正常，因為二極管的反向電阻很大，否則此管已被擊穿。

三極管的測量

    表筆插位同上；其原理同二極管。先假定A腳為基極，用黑表筆與該腳相接，紅表筆與其他兩腳分別接觸其他兩腳；若兩次讀數均為0.7V左右，然后再用紅筆接A腳，黑筆接觸其他兩腳，若均顯示“1”，則A腳為基極，否則需要重新測量，且此管為PNP管。那么集電極和發射極如何判斷呢？數字表不能像指針表那樣利用指針擺幅來判斷，那怎么辦呢？我們可以利用“hFE”檔來判斷：先將檔位打到“hFE”檔，可以看到檔位旁有一排小插孔，分為PNP和NPN管的測量。前面已經判斷出管型，將基極插入對應管型“b”孔，其余兩腳分別插入“c”，“e”孔，此時可以讀取數值，即β值；再固定基極，其余兩腳對調；比較兩次讀數，讀數較大的管腳位置與表面“c”，“e”相對應。

小技巧：上法只能直接對如9000系列的小型管測量，若要測量大管，可以采用接線法，即用小導線將三個管腳引出。這樣方便了很多哦。

MOS場效應管的測量

    N溝道的有國產的3D01，4D01，日產的3SK系列。G極（柵極）的確定：利用萬用表的二極管檔。若某腳與其他兩腳間的正反壓降均大于2V，即顯示“1”，此腳即為柵極G。再交換表筆測量其余兩腳，壓降小的那次中，黑表筆接的是D極（漏極），紅表筆接的是S極（源極）。
