村別墅設計圖_別墅房屋設計圖_建房設計圖/1三層豪華別墅設計圖.jpg)
| 圖紙內容 | | 建 筑 圖： | 建筑總說明、門窗明細表、首層平面圖、二層平面圖、三層平面圖、屋頂平面圖、前立面圖、左立面圖、右立面圖、背立面圖、1-1剖面圖、樓梯平面圖、樓梯剖面及門樓 | | 結 構 圖： | 結構總說明1、結構總說明2、基礎結構平面圖、二層梁配筋圖、三層梁配筋圖、屋頂層梁配筋圖、二層板配筋圖、三層板配筋圖、屋面層板配筋圖、樓梯結構配筋圖 | | 給排水圖： | 給排水設計說明、給排系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間、廚房大樣圖 | | 電 氣 圖： | 電氣設計說明、配電、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電插座平面圖、二層弱電插座平面圖、三層弱電插座平面圖、屋頂防雷平面圖 | 特別說明：效果圖有地下室，后來業主取消掉地下室設計，所以施工圖中沒有地下室， 另外正立面的幕墻窗與施工圖立面有細小區別，請網友確認后購買。 設計功能 | | 一 層： | 客廳，玄關，臥室1帶獨立衛生間，臥室2，廚房，餐廳，衛生間 | | 二 層： | 客廳，臥室3帶獨立衛生間及衣帽間，臥室4，臥室5，衛生間 | | 三 層： | 露臺，臥室6，臥室7，臥室8，衛生間 |

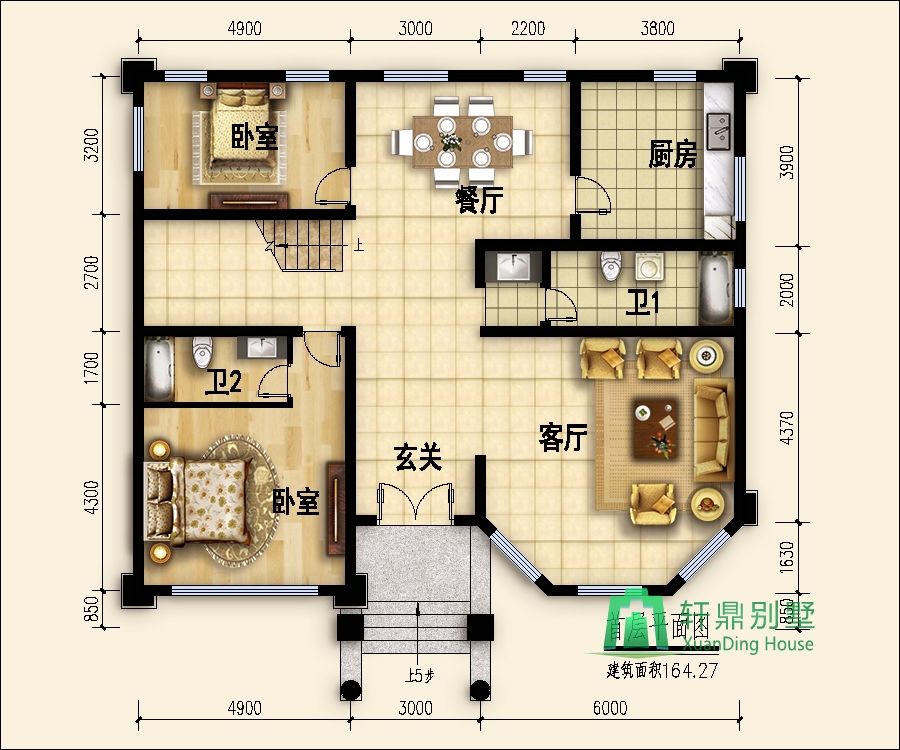

一層平面圖：

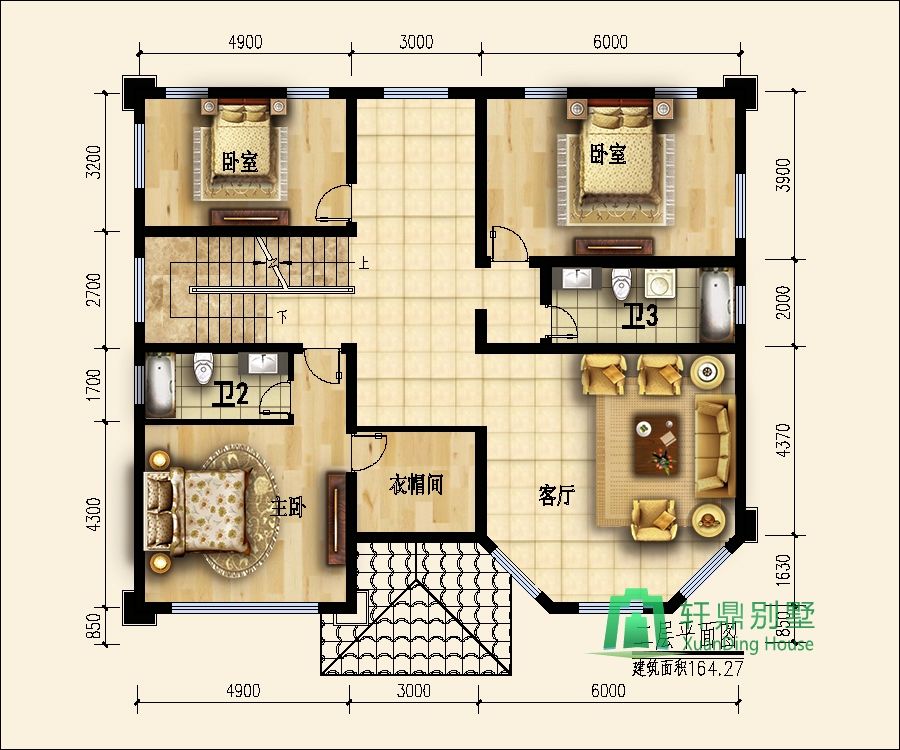

二層平面圖：

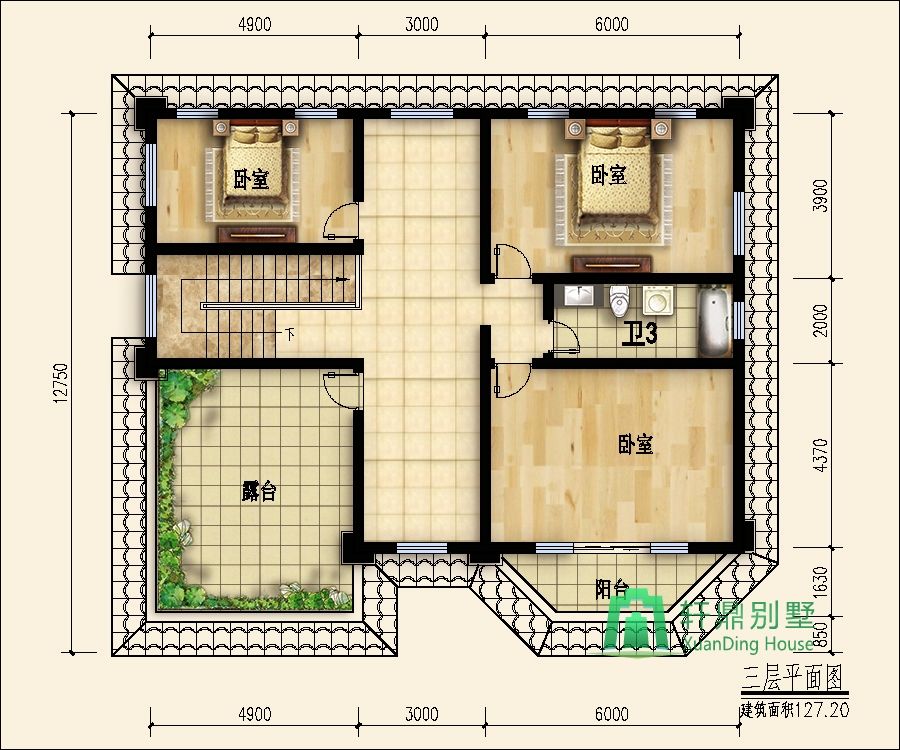

三層平面圖：

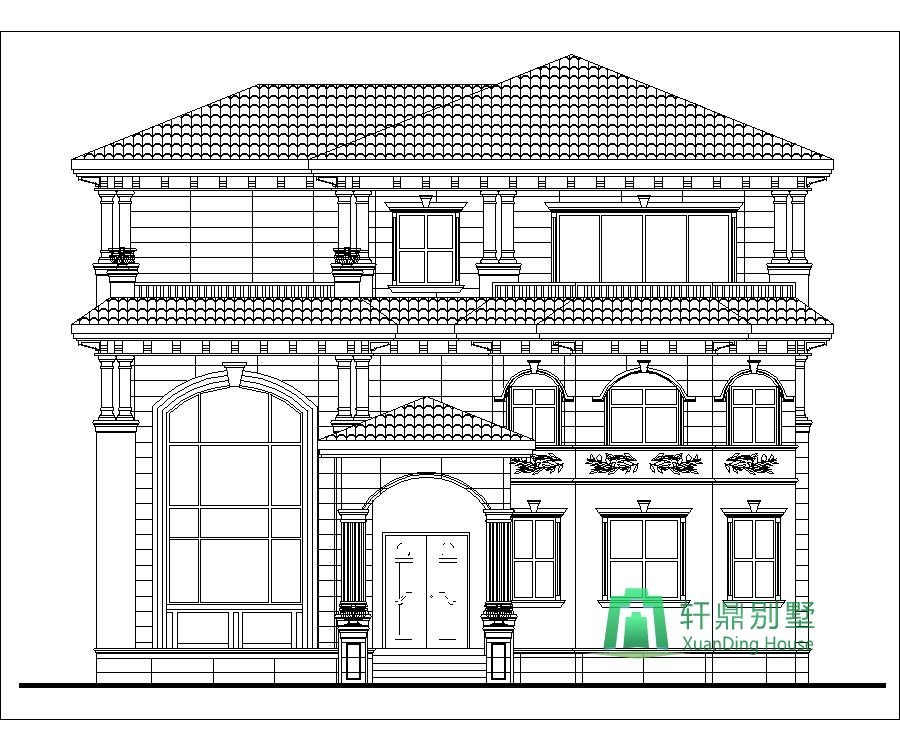

正立面圖：

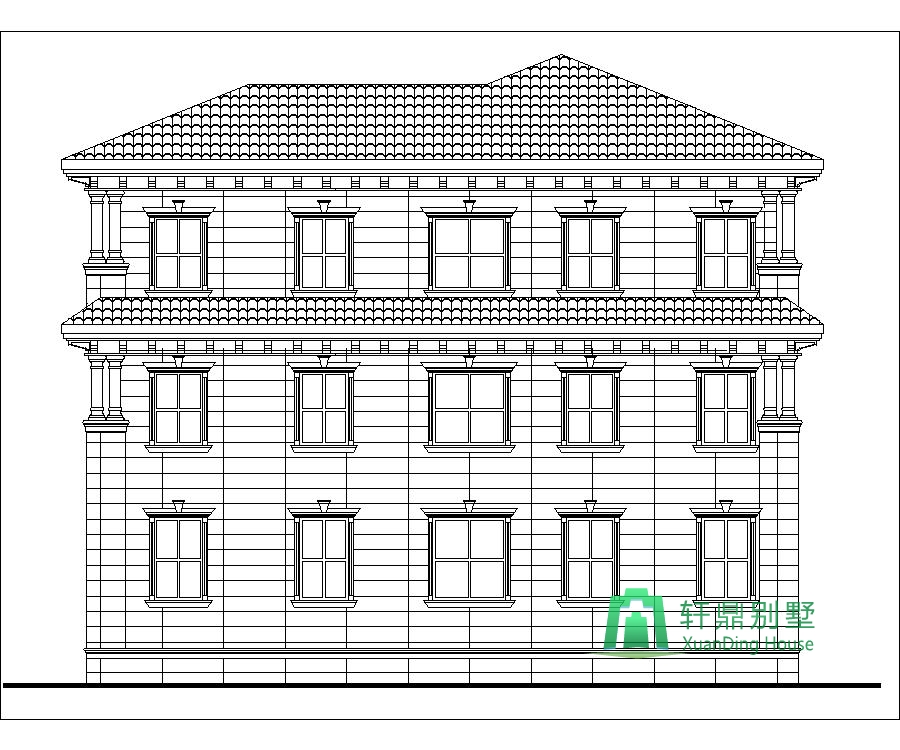

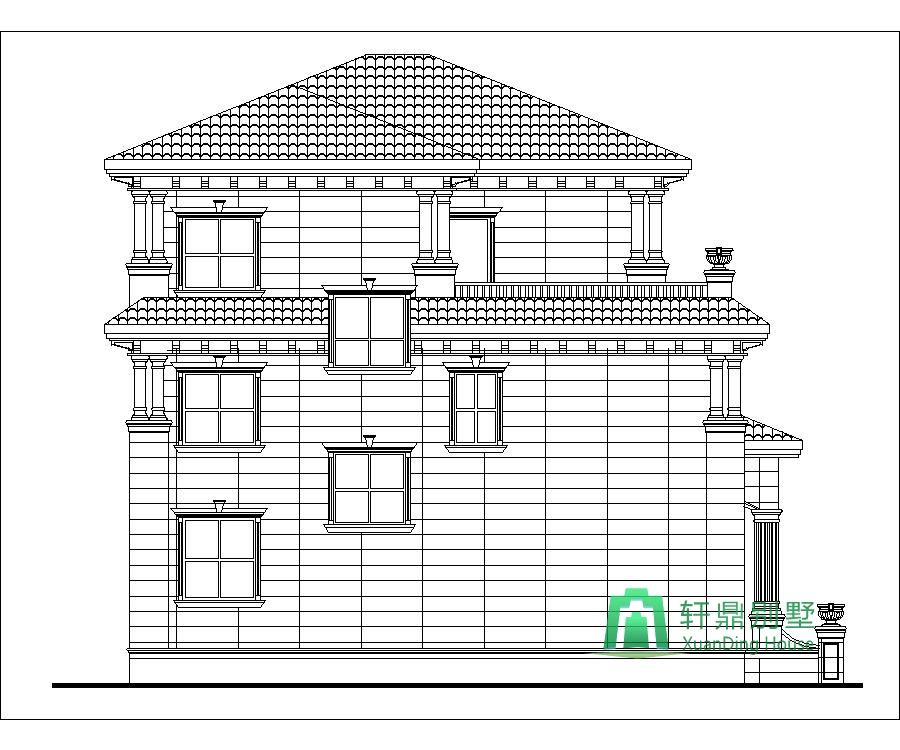

西立面圖：

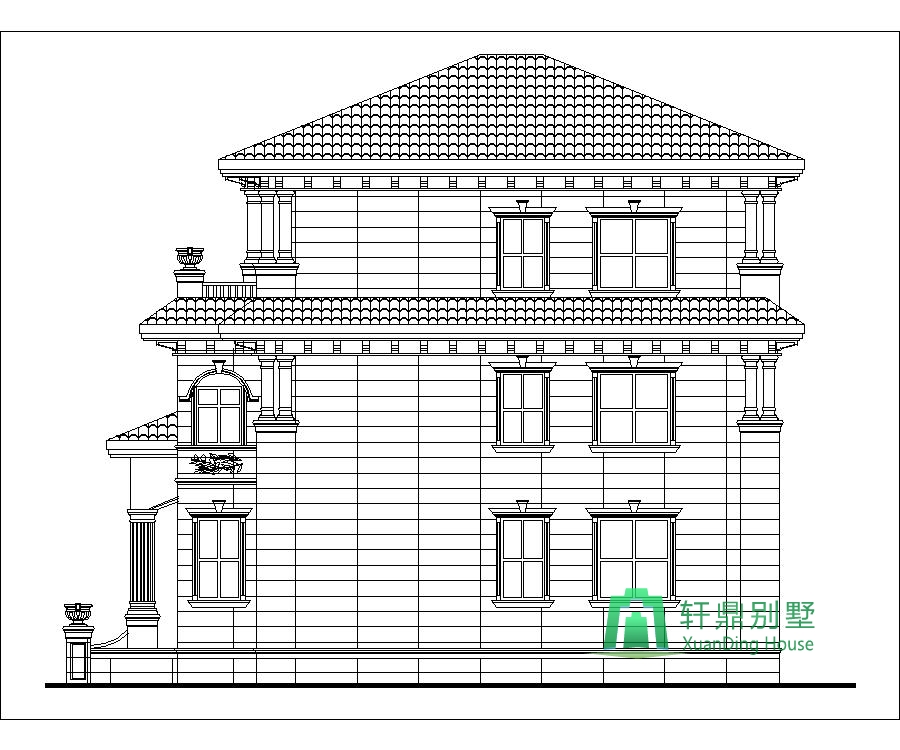

東立面圖：
背立面圖：

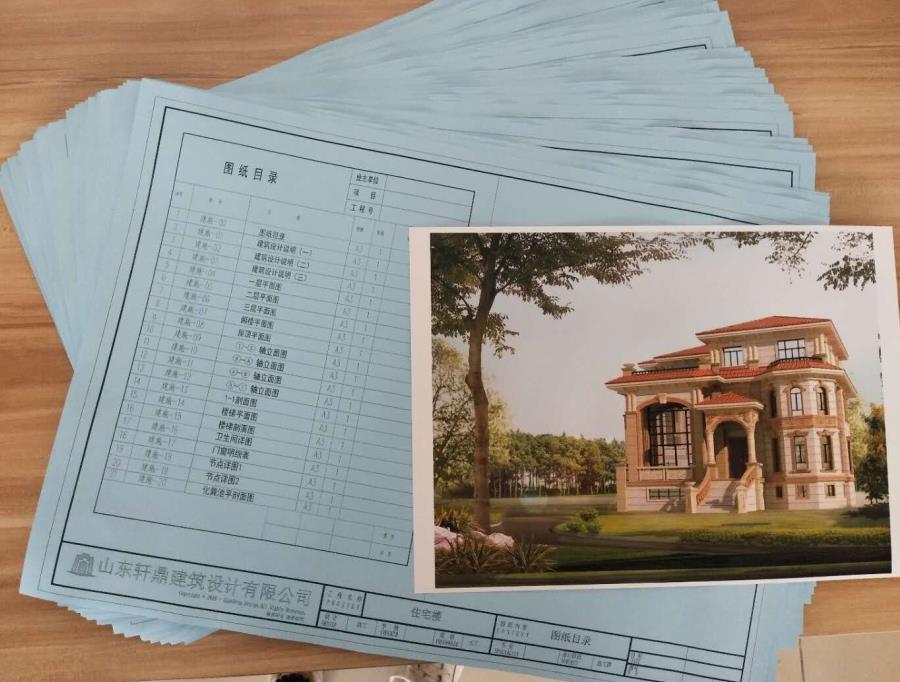

圖紙實拍：
|
|
| 本套已經設計好的施工圖紙不做修改，因為只要其中一張圖紙改動，其它圖紙相應均需修改，即牽一發而動全身，甚至比重新設計一套圖紙還要麻煩復雜，花費的時間和精力比重新做一套設計圖還要多，所以請業主朋友理解。
若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，可以聯系我們的設計師，按照此套設計圖外觀為您重新量身定制您自己的房屋圖紙；或者沒有找到合適的風格的設計圖，也可按照您的要求來進行按需定制設計。 如有需要請點擊 量身定制設計 或是直接聯系軒鼎建筑主創設計師劉工， 電話400-079-6579 QQ：38091518 |
|
特別提示：
本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。 |
|
