| 圖紙內容 |

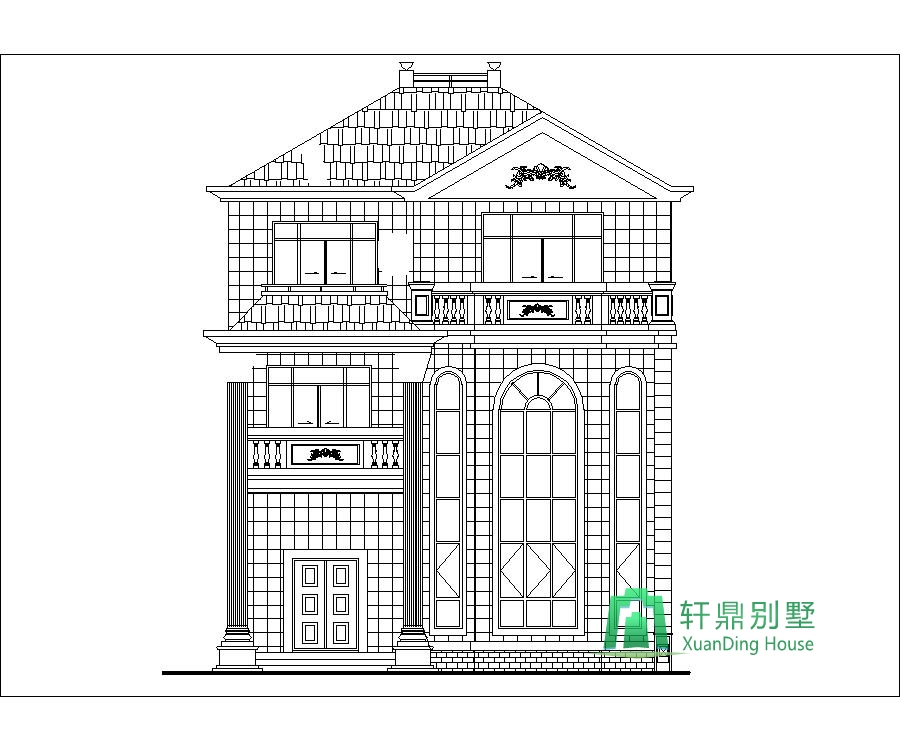

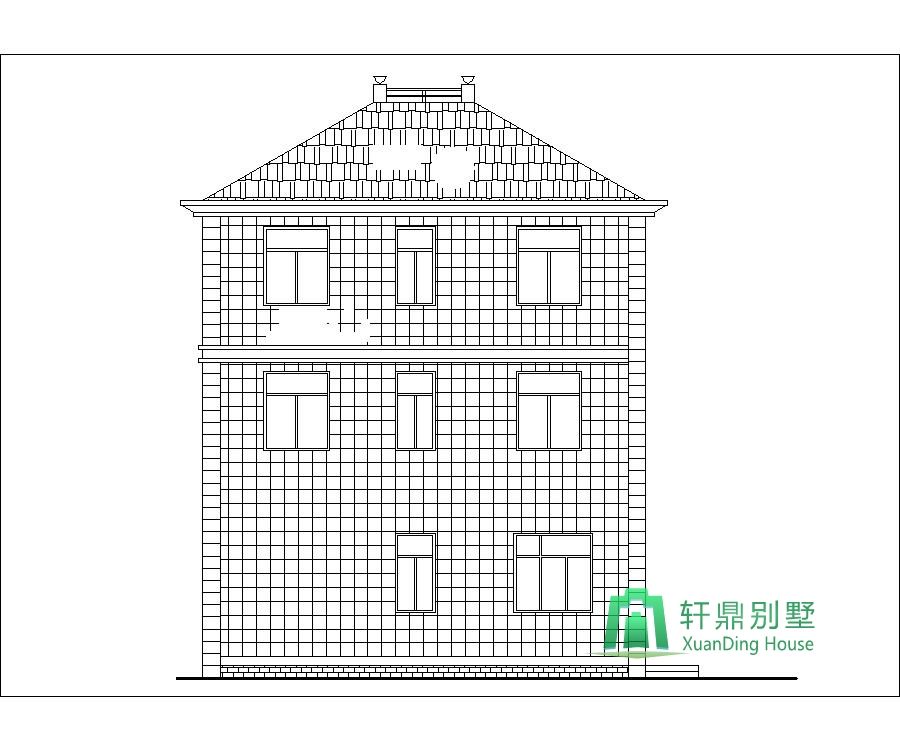

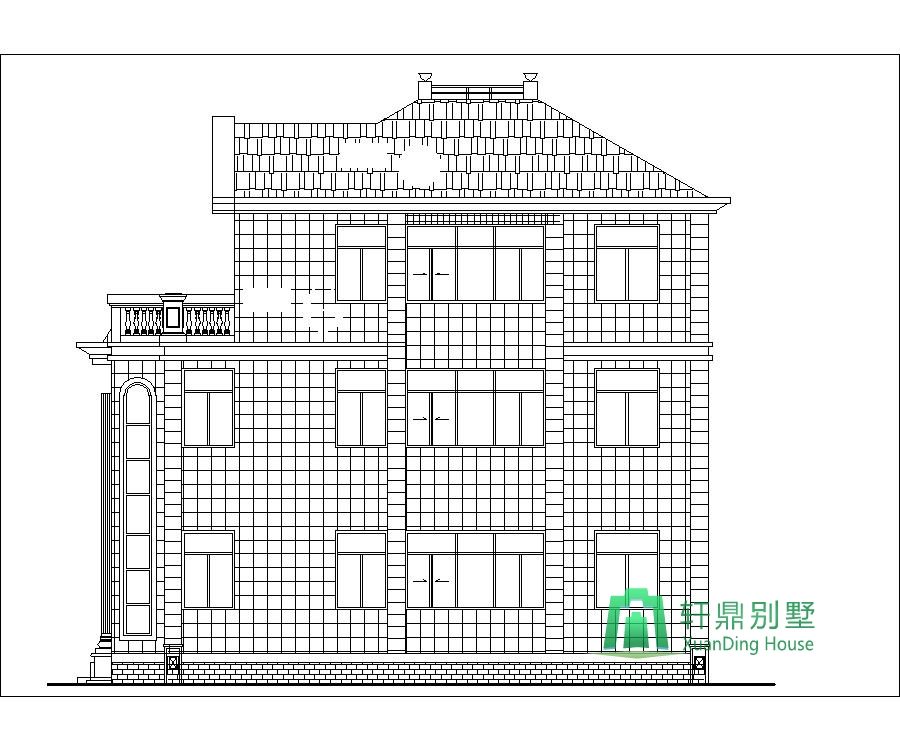

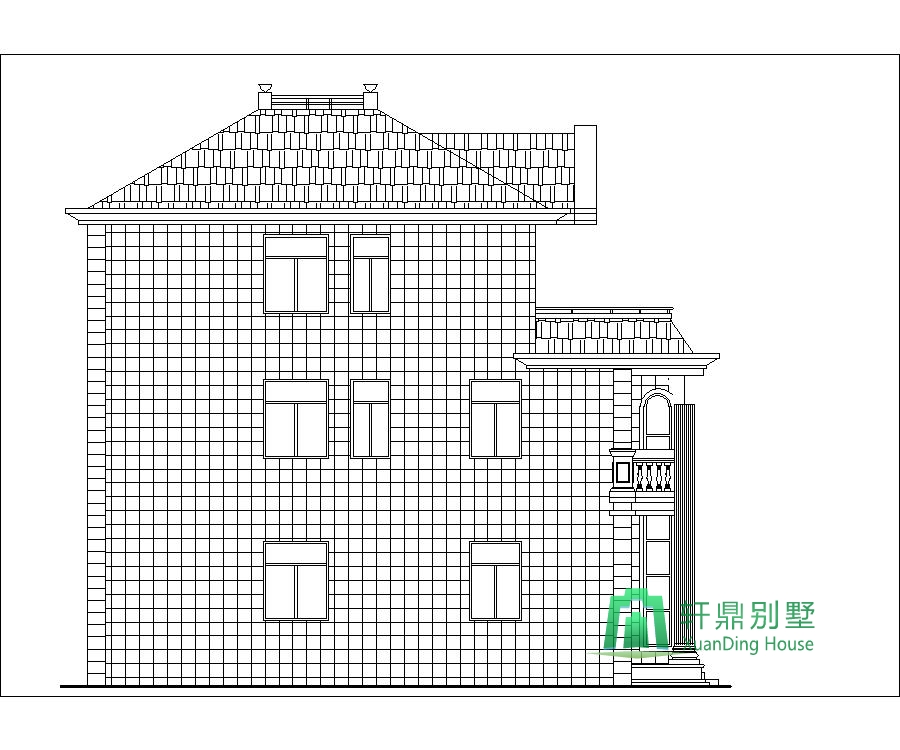

| 建 筑 圖： | 建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、1-4軸立面、4-1軸立面、D-A軸立面、A-D軸立面、1-1剖面圖、樓梯詳圖1、樓梯詳圖2及門窗表、門窗大樣圖、結點詳圖1、結點詳圖2、結點詳圖3 |
| 結 構 圖： | 結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎大樣、基礎梁平法施工圖、基礎頂~二層柱配筋圖、二~閣樓層柱配筋圖、閣樓層~屋頂層柱配筋圖、二層梁平法施工圖、三層梁平法施工圖、屋面層梁平法施工圖、屋面層梁平法施工圖、二層板配筋圖、三層板配筋圖、閣樓層板配筋圖、屋面層板配筋圖、螺旋樓梯大樣、節點配筋大樣 |
| 給排水圖： | 給排水設計說明、給排系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖 |
| 電 氣 圖： | 電氣設計說明、配電、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋面防雷平面圖 |
| 設計功能 |

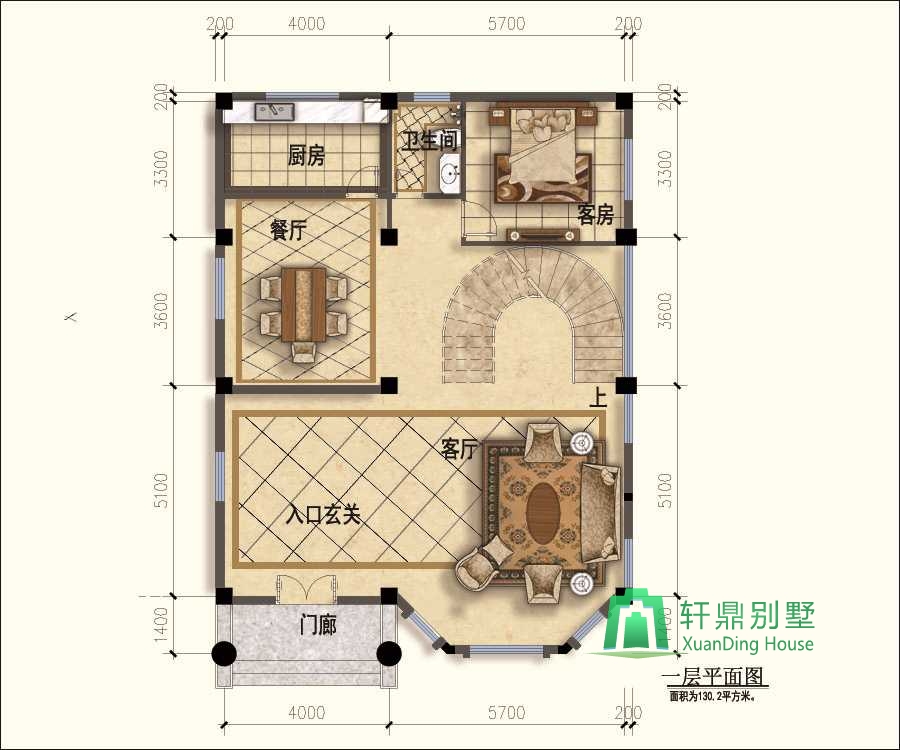

| 一 層： | 入口玄關、客廳、廚房、餐廳、衛生間、客房 |

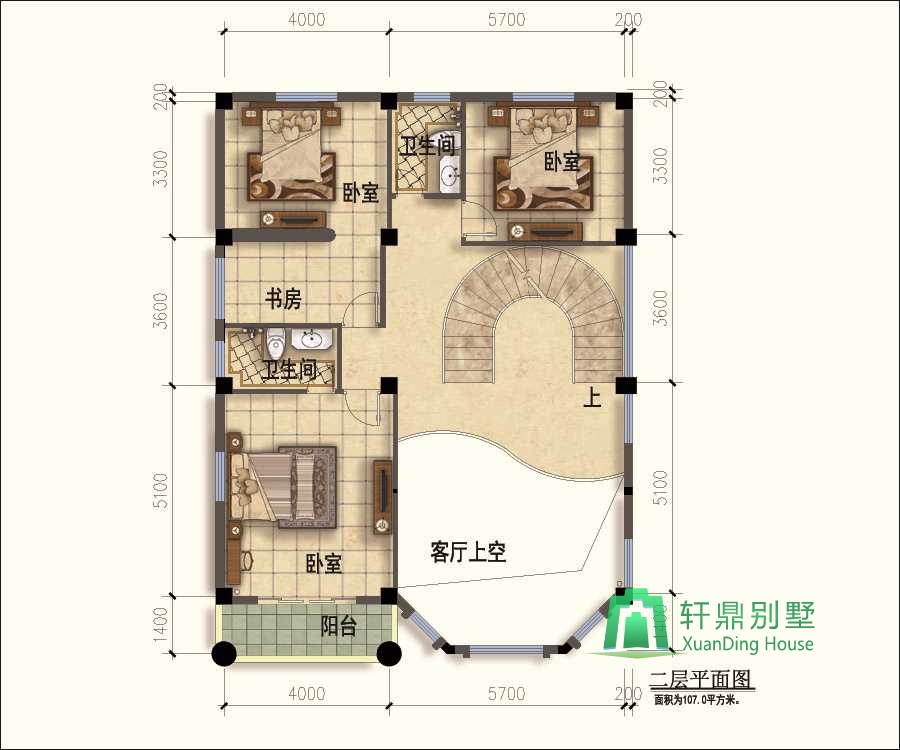

| 二 層： | 客廳上空、臥室、衛生間、臥室（附書房和衛生間）、衛生間、臥室（附陽臺） |

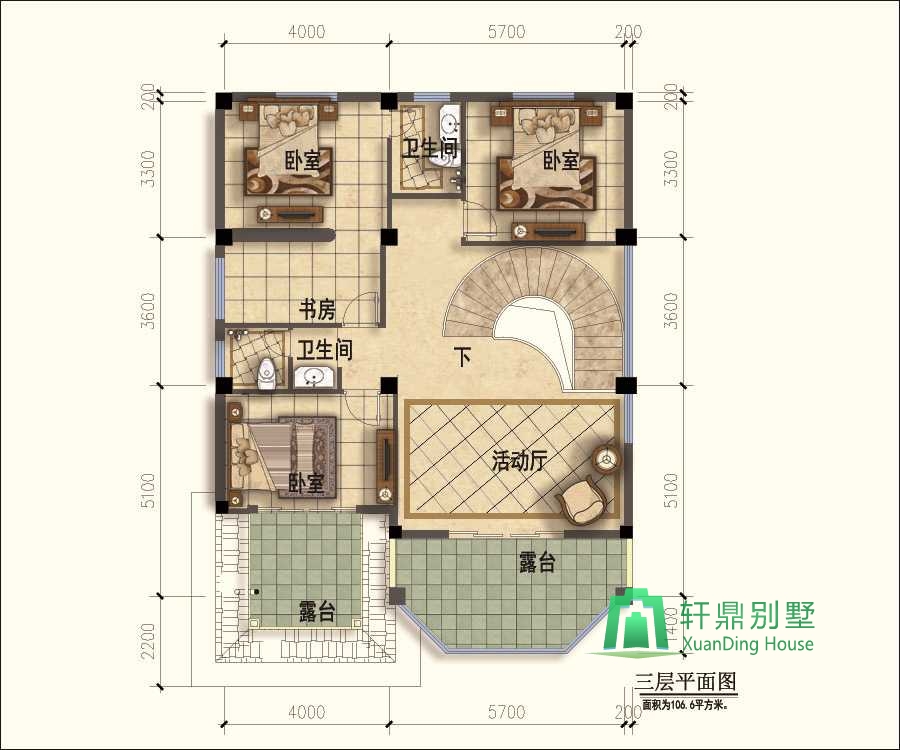

| 三 層： | 活動廳、露臺、臥室、臥室（附衛生間和書房）、衛生間、臥室、露臺。 |
全國范圍內包郵
