| 圖紙內容 |

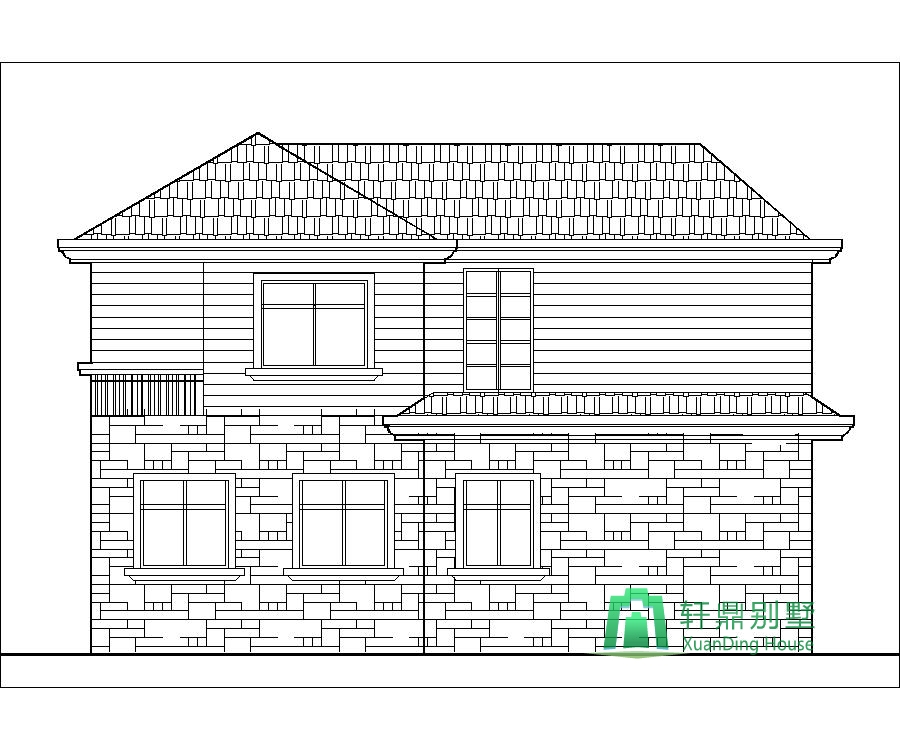

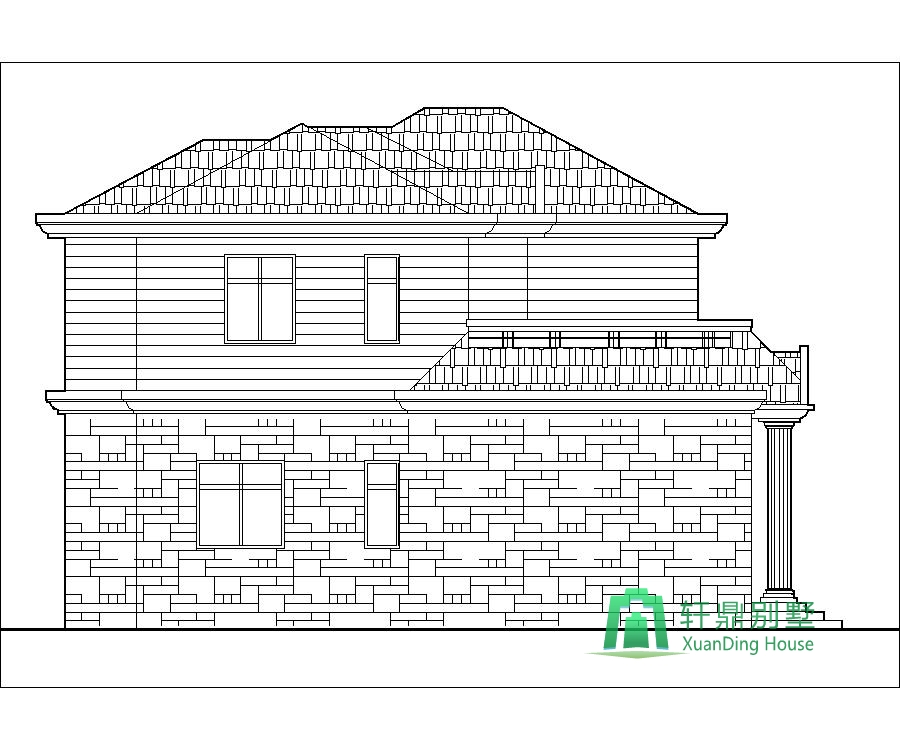

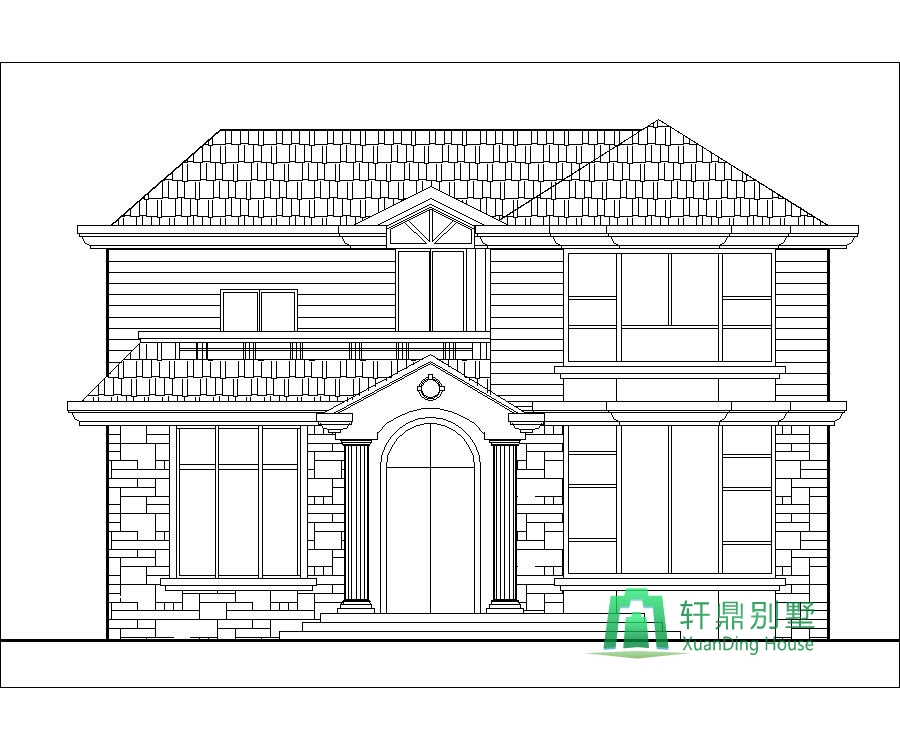

| 建 筑 圖： | 建筑設計說明、建筑做法及門窗表、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、樓梯平面圖、節點詳圖一、節點詳圖二 |
| 結 構 圖： | 結構設計說明、基礎平面布置圖、基礎詳圖、一層樓板配筋圖、二層樓板配筋圖、一層梁結構平面圖、二層梁配筋圖、屋頂結構平面圖、樓梯結構圖 |
| 給排水圖： | 給水、排水設計施工總說明、首層給排水平面圖、二層給排水平面圖、給水、排水系統圖 |
| 電 氣 圖： | 電氣設計總說明、目錄、圖例、強弱電系統圖、一層照明平面圖、二層照明平面圖、一層電氣平面圖、二層電氣平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖 |
| 設計功能 |

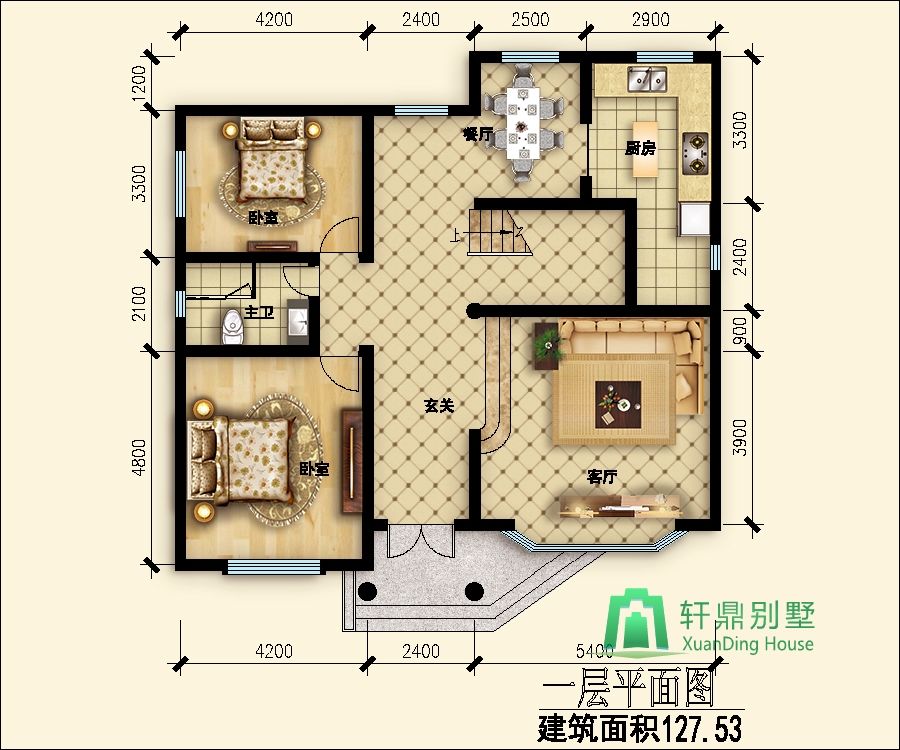

| 一 層： | 玄關、客廳、臥室1、臥室2、廚房、餐廳、衛生間 |

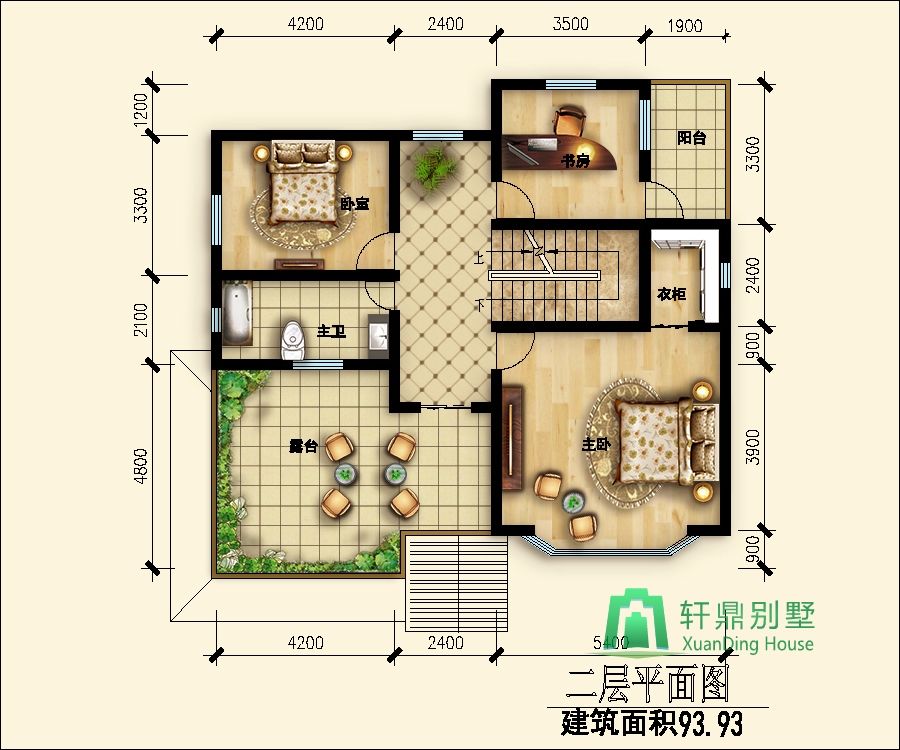

| 二 層： | 主臥帶衣柜、書房帶陽臺、衛生間、臥室3、露臺。 |
| 本套圖紙共四室一廳兩衛，總建筑面積221平方米，一層層高3.6米，二層層高3.0米，布局緊湊合理，一層為下沉式客廳，當然對于業主來說，下沉式客廳可以根據自己的實際情況保留或是取消，二樓主臥室的衣帽間位置是可以作為主衛生間備用，根據實際情況可以改為主衛，總之本套房屋設計圖是一套非常適合新農村建設的小別墅圖紙，圖紙非常完善詳細。 |
